OD и ID — это сокращения, используемые при описании размеров, чаще всего гофрированных труб.
OD означает «Outside Diameter», то есть внешний диаметр. Это измерение применяется ко всем типам труб и относится к расстоянию от одной внешней кромки трубы до противоположной.
ID означает «Inside Diameter», то есть внутренний диаметр. Это измерение относится к расстоянию от одной внутренней кромки трубы до противоположной.
В случае гофрированных труб, из-за их структуры, внешний и внутренний диаметры могут сильно отличаться. Внутренний диаметр важен для определения емкости или проходимости трубы, тогда как внешний диаметр важен для установки, например, при определении необходимого пространства для размещения трубы.

В контексте ПНД труб (полиэтиленовые трубы низкого давления), SDR означает соотношение наружного диаметра трубы к толщине стенки (англ. Standard Dimension Ratio). Это общепринятый метод определения толщины стенки трубы на основе ее диаметра. Рассчитывается по формуле: SDR = D / s, где D — наружный диаметр трубы, а s — толщина стенки трубы.

Важно помнить, что трубы с более высоким SDR имеют более тонкие стенки и ниже максимальное рабочее давление. Так, труба с SDR 11 будет иметь более толстую стенку и сможет выдерживать большее давление, чем труба с SDR 17.

Именно поэтому при выборе полиэтиленовых труб для определенного применения важно учесть SDR трубы в контексте условий, в которых она будет использоваться, таких как максимальное рабочее давление.

Если на электросварном фитингене сканируется штрих-код, можно попробовать следующие действия:

Очистите штрих-код: Убедитесь, что поверхность чистая и на ней нет грязи, пыли или смазки, так как это может мешать сканированию.

Проверьте сканер: Убедитесь, что сканер исправен. Попробуйте сканировать другие штрих-коды, чтобы убедиться, что проблема не в устройстве.

Проверьте качество освещения: Убедитесь, что штрих-код хорошо освещён. Иногда слабое или слишком яркое освещение мешает сканеру.

Сканируйте под разными углами: Иногда наклон штрих-кода или сканера может повлиять на распознавание. Попробуйте слегка изменить угол сканирования.

Обратитесь к поставщику или производителю: Если ничего не помогает, возможно, проблема в самом штрих-коде. Свяжитесь с поставщиком или производителем, чтобы уточнить параметры сварки для конкретного фитинга или получить новый штрих-код.

Попробуйте ручной ввод: Если сварочный аппарат поддерживает ручной ввод параметров, введите данные вручную. Часто на фитингах указывают параметры сварки, которые можно задать без штрих-кода.

Монтаж ПНД (полиэтиленовых) труб зимой имеет несколько важных особенностей из-за низких температур, которые могут повлиять на свойства материала и процесс установки. Вот основные рекомендации и особенности:

Хрупкость при низких температурах
ПНД-трубы становятся более хрупкими при температуре ниже -15°C, поэтому при монтаже в холодное время года важно избегать ударных нагрузок, падений или сильных изгибов, чтобы предотвратить появление трещин или поломок.

Стыковая сварка:
Требует контроля температуры сварочного оборудования. Поскольку тепло быстро рассеивается на морозе, важно тщательно прогревать концы труб, чтобы обеспечить качественное соединение. Низкие температуры могут увеличить время сварки.

Электрофузионная сварка:
Также требует более длительного времени прогрева. При температуре ниже нуля следует использовать дополнительные защитные экраны для сохранения тепла вокруг соединения, чтобы сварка была качественной.

Транспортировка и хранение труб

На морозе трубы ПНД могут деформироваться, поэтому их следует транспортировать аккуратно и хранить на ровной поверхности. Избегайте излишнего сгибания или механического воздействия.

Подготовка траншеи:
Зимой грунт часто замерзает, что делает копку траншей сложнее и требует дополнительного оборудования. Чтобы избежать промерзания трубы после укладки, рекомендуется использовать подсыпку (например, песок) вокруг трубопровода.

Увеличение времени монтажа:
Учитывая условия, зимний монтаж трубопровода может потребовать больше времени, особенно при использовании сварочных методов. Это важно учитывать при планировании проекта.

При соблюдении этих рекомендаций монтаж ПНД труб зимой может быть выполнен качественно и надежно, несмотря на низкие температуры.

Гофрированную трубу SN8 можно немного согнуть, но из-за её конструкции и прочности она не предназначена для значительных изгибов. Трубы с такой жёсткостью кольца (SN8) обычно используются в системах, где требуется высокая устойчивость к внешним нагрузкам, что делает их менее гибкими по сравнению с трубами меньшей жёсткости. Основные рекомендации по изгибу гофрированной трубы SN8:

Минимальный радиус изгиба: Чтобы не повредить трубу и не нарушить её структуру, радиус изгиба должен быть как можно большим. Для гофрированных труб это обычно составляет 20–25 диаметров трубы (например, для трубы диаметром 200 мм — радиус изгиба около 4–5 метров).
Прогрев трубы: При необходимости, незначительное сгибание можно выполнить, аккуратно нагревая трубу, но только на коротких участках и с контролем температуры, чтобы не повредить материал и не изменить его свойства. Нагрев нужно проводить равномерно.
Использование специальных фитингов: Если требуется значительное изменение направления, лучше использовать специальные отводы или фитинги, чем пытаться изгибать трубу. Это поможет избежать рисков повреждения и сохранить целостность системы.
Изгиб на монтаже: При прокладке в траншее можно заложить трубу с небольшим изгибом по профилю местности, но избегать резких поворотов. Сильный изгиб гофрированной трубы может привести к нарушению её целостности и уменьшению срока службы, поэтому для качественной и надёжной укладки лучше использовать заводские углы и отводы.

В контексте гофрированных труб «SN» обозначает класс прочности трубы. SN классификация используется для определения уровня прочности и нагрузки, которую труба способна выдержать.

SN классификация основана на стандарте EN 13476, который устанавливает требования к гофрированным трубам для систем канализации и дренажа. Класс SN обозначает максимальное напряжение, которое труба может выдержать при определенных условиях эксплуатации.

Чем выше значение SN, тем выше прочность трубы. Класс SN обычно указывается числом, например, SN4, SN8, SN16 и т. д. Каждый класс SN соответствует определенной нагрузке и условиям эксплуатации, таким как уровень нагрузки почвы, давление воды и другие факторы.

При выборе гофрированных труб для конкретных проектов важно учитывать требования и условия эксплуатации, чтобы выбрать подходящий класс SN, обеспечивающий достаточную прочность и надежность системы трубопроводов.

PE 100 — это обозначение одного из типов полиэтилена, используемого для изготовления пластиковых труб. «PE» здесь стоит за «Polyethylene» — английское название полиэтилена, а «100» указывает на класс материала по стойкости к механическим нагрузкам.
PE 100 — это полиэтилен высокой плотности (ПНД), который характеризуется высокой прочностью и устойчивостью к различным внешним воздействиям. Трубы из PE 100 часто используются в системах водоснабжения, газопроводов и канализации, благодаря их долговечности, химической стойкости и гибкости.

Такие трубы имеют высокую устойчивость к механическим повреждениям, не подвержены коррозии и могут служить до 50 лет и более при правильной эксплуатации и установке.

Прокладка труб методом ГНБ (горизонтально направленное бурение) — это современный способ прокладки подземных коммуникаций без традиционного траншея. Этот метод используется для прокладки трубопроводов под дорогами, реками, зданиями и другими препятствиями, где открытый рытье является неприемлемым или невозможным. Процесс ГНБ включает в себя следующие основные этапы:

Проектирование трассы: Вначале разрабатывается план прокладки трубы, с учетом местных условий и требований.
Бурение направляющего канала: С помощью специального бурового оборудования создается малый направляющий канал по заданной трассе.
Расширение канала: Затем канал расширяется до требуемого диаметра для пропуска трубы.
Протяжка трубы: После расширения канала, труба протягивается через него под контролем специального оборудования.
ГНБ позволяет минимизировать воздействие на окружающую среду и обеспечивает высокую скорость прокладки труб. Он широко используется для прокладки газопроводных и водопроводных труб, а также кабелей связи и электропроводки.

Трубы из полиэтилена низкого давления (ПНД) выпускаются с различными диаметрами, чтобы удовлетворить различные потребности в разных отраслях, включая сельское хозяйство, строительство, водоснабжение и газоснабжение.

Диаметры труб ПНД могут варьироваться в широком диапазоне. Наиболее распространенные диаметры включают, но не ограничиваются следующими: 16, 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, и даже больше. Учтите, что доступность определенных размеров может варьироваться в зависимости от производителя.
Малые диаметры: обычно начинаются от 16 мм. Используются в основном для систем домашнего водоснабжения и ирригации.
Средние диаметры: 50-110 мм. Эти размеры часто используются в системах газоснабжения, а также для водоснабжения и канализации в частных домовладениях и небольших предприятиях.
Большие диаметры: 160 мм и более. Большие диаметры используются для магистральных водопроводных и газопроводных труб, а также для канализационных систем.
Важно отметить, что различные производители могут предлагать свой собственный набор стандартных размеров, так что доступные диаметры могут немного отличаться. Кроме диаметра, другой важной характеристикой труб ПНД является толщина стенки. Толщина стенки зависит от класса давления трубы и может варьироваться в зависимости от конкретного применения. Например, трубы для систем газоснабжения обычно имеют более толстые стенки, чем трубы для систем водоснабжения, чтобы выдерживать более высокие давления.

НСПС – это Неразъемное Соединение Полиэтилен Сталь.

НСПС соединение используется для того, чтобы соединить трубу из ПЭ (ПНД) со стальной. Сам переход НСПС изготавливается в заводских условиях на специальном оборудовании. Диаметры не ограничены: от минимального d25 до больших диаметров, в частности, d1200.

Преимущества НСПС в сравнении с фланцевым и другими типами соединения: цена (на малых диаметрах), возможность монтажа перехода со стальной трубы на ПНД (или наоборот) без обустройства колодца или камеры.

Важный момент: принимаем в сравнение изделия производителей одного ценового сегмента и качества. Опишем общие отличия и преимущества:

• Сечение и диаметр условного прохода. Задвижка является полнопроходной, у затвора же запорный элемент всегда расположен на штоке внутри корпуса, что влияет на гидравлику;

• Стоимость. У затвора цена обычно ниже, чем у задвижки. Особенно на малых диаметрах. На средних и больших диаметрах разница зависит от типа затвора: если затвор с двойным эксцентриситетом (еще говорят эксцентриком), то на d300-500 стоимость такого затвора и задвижки сопоставима);

• Регулировка потока. Затвор позволяет регулировать поток. Задвижка является строго запорной арматурой (не регулирующей);

• Какой тип запорной арматуры выбрать в зависимости от диаметра трубопровода? — В среднем, считается целесообразным устанавливать на d50-400 именно задвижки. На диаметрах более d400, а также в случае необходимости регулировки потока, – затворы;

• Срок службы. На малых диаметрах срок службы задвижки является более продолжительным. На больших диаметрах он сопоставим в сравнении с качественными затворами ведущих европейских производителей;

• Длина корпуса. Затворы обычно «короче» задвижки, т.е. затвор имеет длину корпуса меньше, чем задвижка соответствующего диаметра

• При наличии любых крупных включений в транспортируемую среду, установка затвора является неприемлемой.

Для того, чтобы воспользоваться нашей таблицей, Вам необходимо знать диаметр трубы, а также ее SDR.

SDR — это соотношение наружного диаметра трубы к толщине ее стенки. Соответственно, чтобы вычислить SDR необходимо номинальный наружный диаметр трубы поделить на толщину стенки.

Например, у трубы ПНД 110 мм с толщиной стенки 6,6 мм SDR будет равен 17

Важный момент — не имеет значения какой тип ПЭ трубы вас интересует, данная таблица поможет Вам определить вес любой ПНД трубы — водопроводной, газовой или технической.

В таблице указан вес 1 метра трубы.

Трубы ПНД до 75 мм по умолчанию выпускаются в бухтах по 100 или 200 метров.
Трубы диаметром 90 и 110 мм могут выпускаться как бухтах, так и в отрезках, это важно оговаривать, во время оформления заказа на трубу!
Трубы от 125 мм выпускаются только в отрезках по 12 или 13 метров.

При производстве труб ПНД используется сажа, которая и дает трубам черный цвет. Делается это для того, чтобы защитить трубы от разрушающего воздействия ультра фиолетовых лучей.

1. Подготовка.Станину сварочного аппарата устанавливают на ровную поверхность. Расставляют гидравлический аппарат, торцеватель, нагреватель, подключают оборудование к сети электропитания, соединяют гидравлические шланги.Если диаметр свариваемой трубы меньше, чем базовый диаметр зажимов центратора, то устанавливаются дополнительные вкладыши, заужающие базовый диаметр сварочного аппарата.

Укладываем свариваемые трубы в нижние полукольца Центратора и зажимаем их верхними полукольцами при помощи болтов и гаек. Концы свариваемых труб должны быть чистыми. Трубы должны быть примерно на одной высоте с Центратором, для этого можно использовать или специальные подставки (часто с подвижными роликами) или обычные обрезки древесины.

После того, как трубы зажаты в Центраторе, необходимо свести трубу, зажатую в подвижной части сварочного аппарата при помощи гидравлики к торцу другой трубы, чтобы убедиться в соосности двух концов труб.

2.  Торцевание.
Между подготовленными трубами устанавливают Торцеватель. После включения Торцевателя начинается процесс торцевания труб, который может быть остановлен, после получения непрерывной стружки с обоих торцов труб. После выключения Торцеватель убирают, а трубы снова сводят, чтобы еще раз убедиться в соосности труб (максимальный зазор между торцами труб должен составлять не более 0,5 мм, в противном случае торцевание необходимо повторить).

3.  Сварка труб ПНД.
Разогреваем Нагревательный элемент до заданной температуры, после чего ожидаем еще 10 минут до равномерного распределения температуры по поверхности зеркала.С помощью таблицы сварки уточняем время расплава торцов, величину грата, давление при расплаве, а также время догрева при сброшенном давлении.

По истечении времени нагрева трубы разводят, а Нагревательный элемент удаляют.

4. Остывание.
После удаления Нагревательного элемента трубы сводят под расчетным давлением и дают стыку остыть определенное время (важно поддерживать одно давление на протяжении всего времени остывания). После истечения времени остывания, полукольца раскрывают и сваренную трубу извлекают из станины, можно переходить к сварке следующего стыка.

При подготовке к сварке обязательно закройте противоположные концы свариваемых труб. В ином случае получается аэродинамическая труба, по которому холодный ветер с большой скоростью охлаждает, особенно ,нижнюю часть нагревателя. Разница температур между верхней и нижней частью нагревателя иногда достигает до десятка градусов, что дает неравномерность сварки.

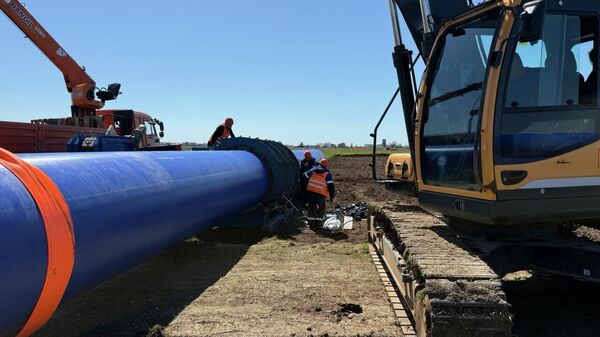

Прокладывая трубопровод любого назначения, основными факторами являются удобство и быстрота монтажных работ, а также срок эксплуатации трубопровода в безаварийном состоянии.

Профессионалы в области проектирования и монтажа трубопроводов знают, что полиэтилен имеет неоспоримые преимущества перед металлом.

В отличие от металла, полиэтилен, не подвергается коррозии, имеют повышенную морозостойкость, пластичен, устойчив к различным химическим соединениям, гибок при изменениях грунта (ПНД труба может растягиваться до 7 % без потери в качестве).

Полиэтилен не нуждается в дополнительной изоляции, и поэтому может свободно укладываться в грунт.

Труба из полиэтилена легко режется и сваривается при помощи сварочного оборудования, а также может быть соединена с помощью электросварных и компрессионных фитингов.

Практикой неоднократно доказано, что монтаж ПНД трубы в несколько раз легче, удобнее и дешевле в сравнении с металлической, что, конечно же, играет не последнюю роль при выборе материала для прокладки трубопровода.

Есть разные методы прокладки коммуникаций и трубопроводов под землей без откапывания траншей. К таким методам относятся горизонтально-направленное бурение и метод прокола. Хотя в обоих методах применяется похожее оборудование и технологии, есть основное отличие. В методе прокола грунт просто продавливается для создания нужного отверстия, в то время как установка ГНБ использует вращающийся бур для бурения
